PHS Ref.Zero

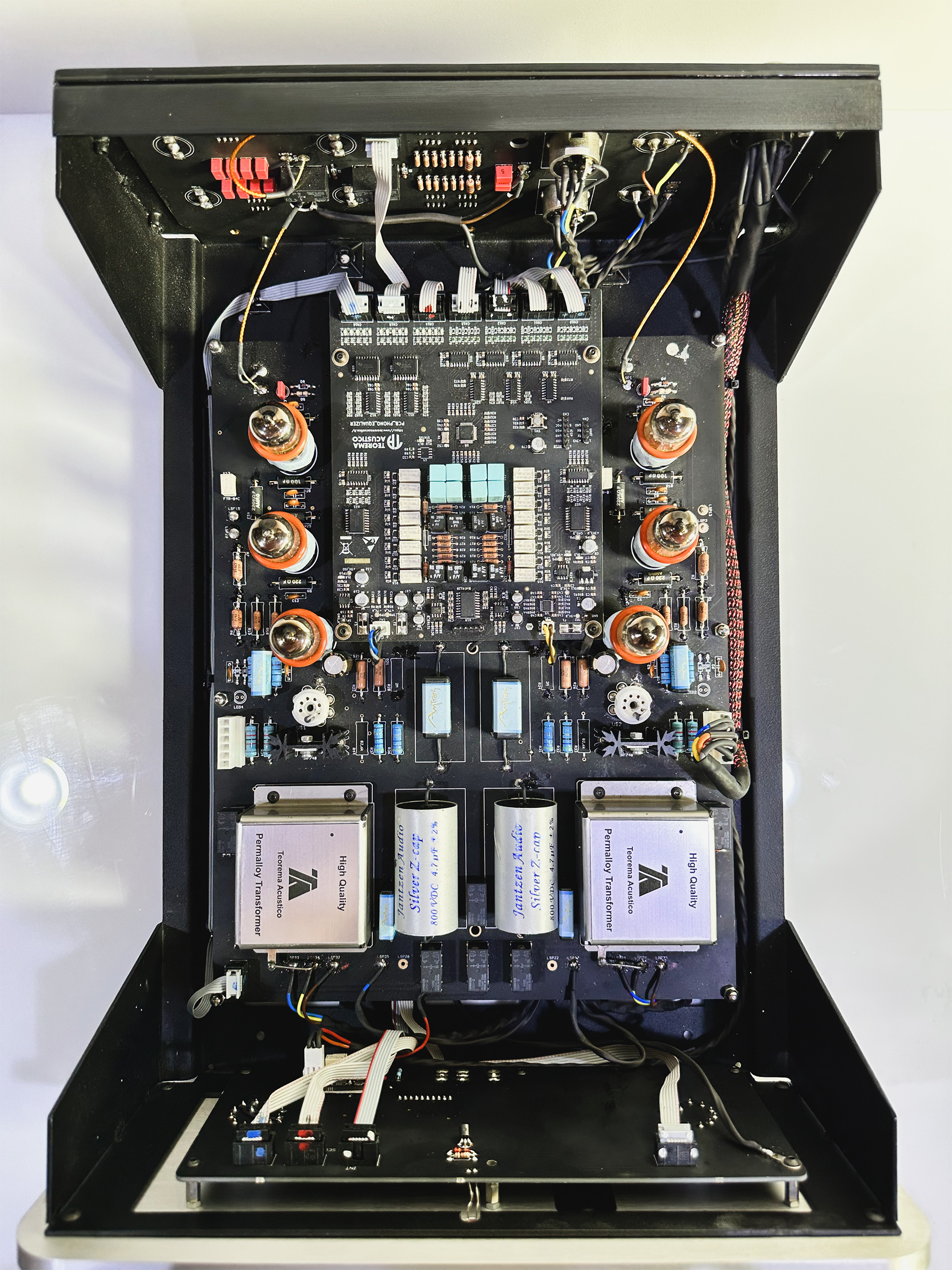

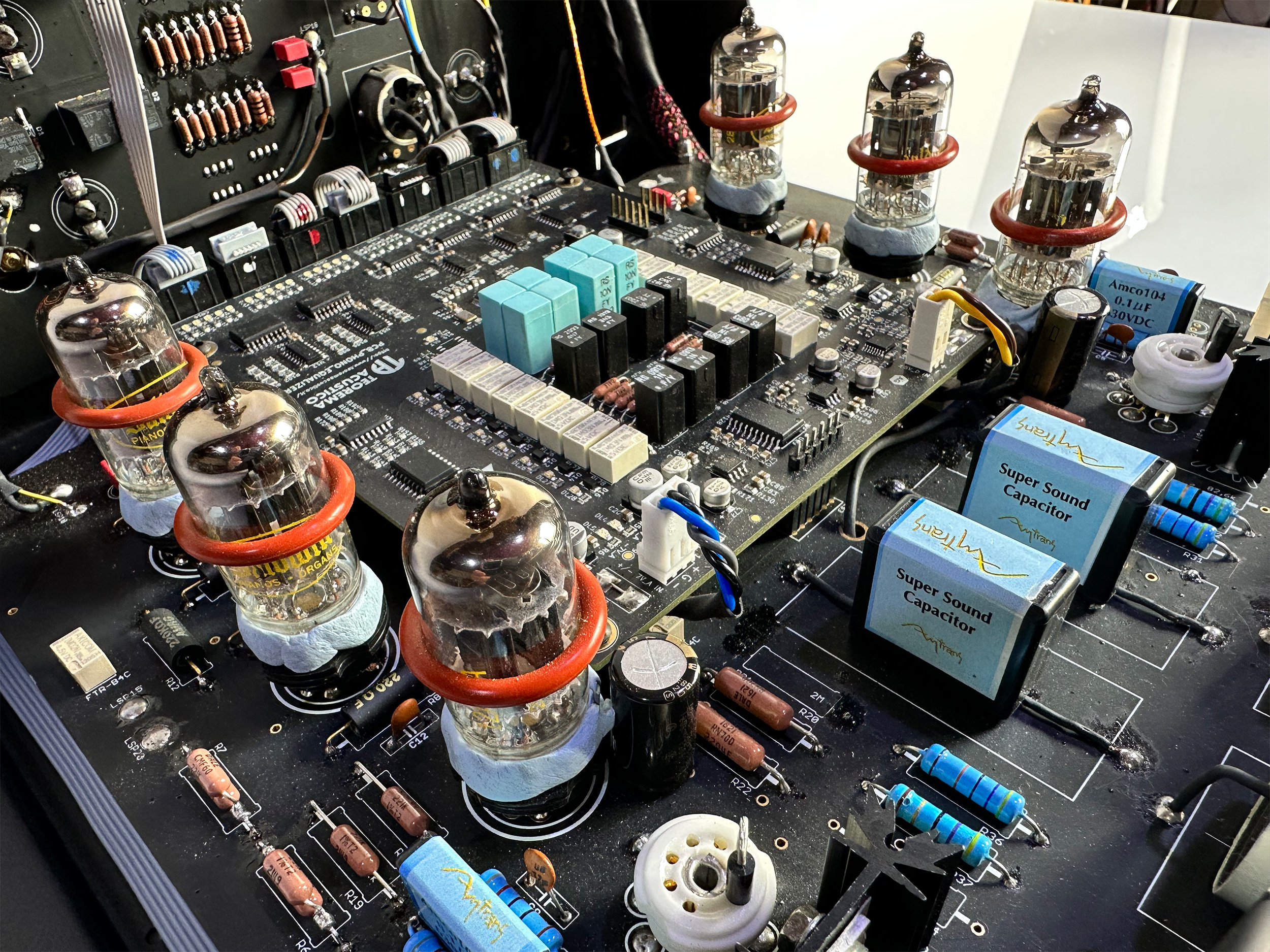

Il primo stadio ad alto guadagno in tensione realizzato con ben due doppi triodi 12AX7 (ECC83) per canale si interessa di gestire sia i segnali provenienti da testine MM che MC, selezionando tramite comando il guadagno impostato per i due differenti ingressi. Tra l’uscita in tensione di questo stesso stadio e l’ingresso del secondo stadio in tensione è stata inserita la scheda di controllo curve fonografiche gestita da un sofisticato sistema a microprocessore con lo scopo di creare un muting a rilascio graduale proprio al fine di evitare spiacevoli rumori di commutazione durante la fase di ascolto e selezione delle curve stesse.

Il secondo stadio in tensione è realizzato con un doppio triodo per canale 12AX7 o ECC83 con lo scopo di riportare il livello di uscita di tale sistema di amplificazione a livelli tali per cui la stessa registrazione non subisca deformazioni e perdite di informazione originarie, a questo stesso stadio è stato integrato anche un ulteriore possibilità di aumento di guadagno in tensione per testine MC con tensioni di uscita ancora più basse, denominato MCH, selezionabile dal commutatore posto sullo stesso frontale del preamplificatore. Ultimo stadio di amplificazione in corrente denominato buffer è stato realizzato con l’utilizzo di mosfet ad alta velocità di canale N con impedenza di uscita di qualche decina di 0hm, in modo da pilotare con facilità qualsiasi ingresso linea di preamplificatori o integrati vari.

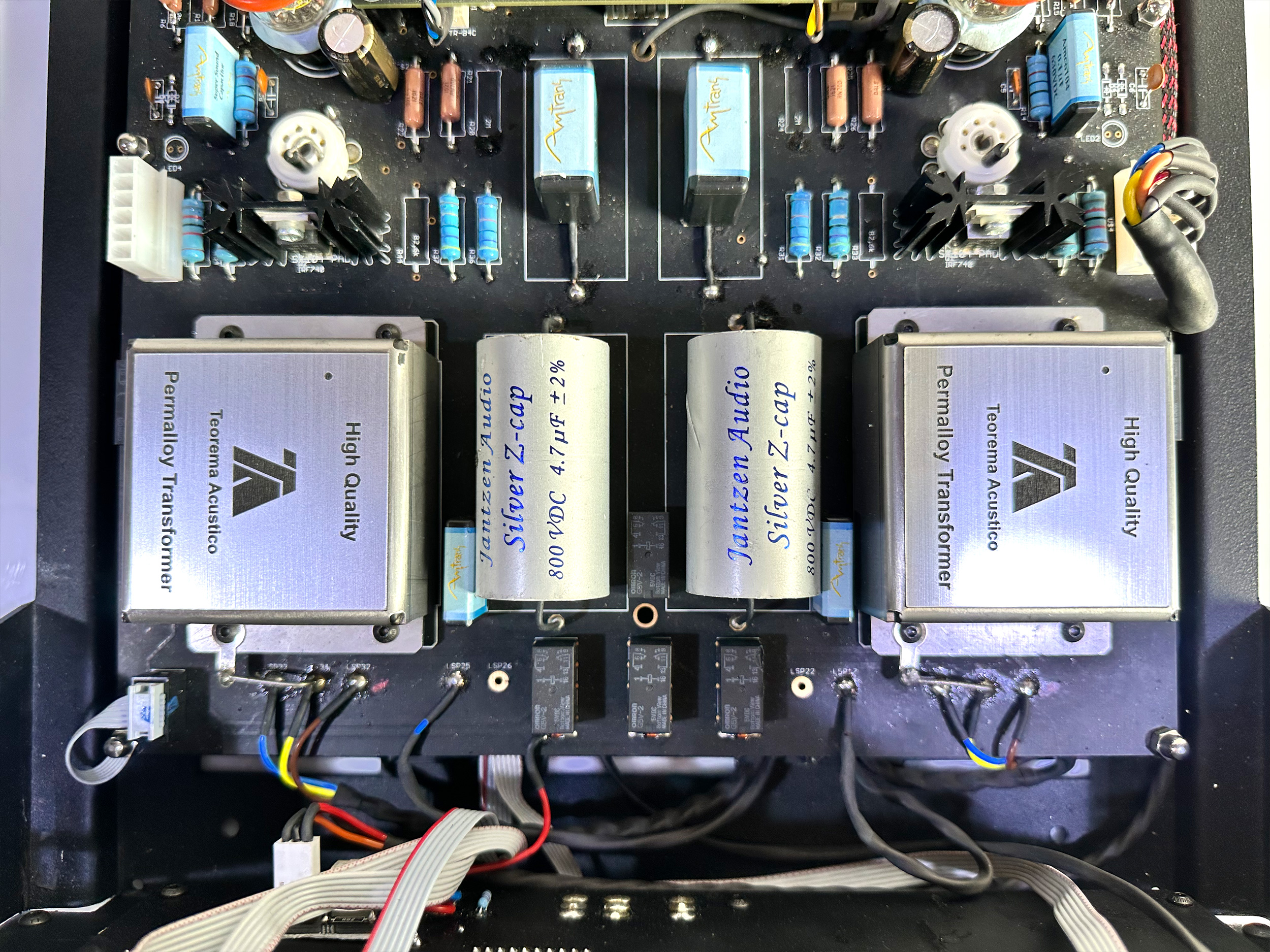

Tutta la componentistica utilizzata è di ottima fattura, Brand importanti come Vishay, Panasonic, Amrg trans, Jantzen, Mundorf, fanno parte di tale progetto, anche i connettori di ingresso ed uscita sono realizzati con contatti in rame placcati oro e sono di ottima fattura. Nel pannello posteriore sono stati inseriti dei microswitch a levetta che danno la possibilità nel caso dell’ ingresso MM, di selezionare la capacità di carico tra un minimo di 100pf ad un massimo di 1000pF mantenendo il valore dell’impedenza fissa al valore di 47KOhm, mentre nel secondo ingresso denominato MC/ MCH un ulteriore blocco di 8 microswitch hanno il compito di selezionare il valore dell’impedenza corretta di carico da selezionare in base al gruppo testina ad esso collegata.Il range di valori scelti vanno da un minimo di 50 Ohm ad un massimo di 47 Kohm, tutto al fine di ottenere le migliori condizioni di adattamento tra la maggior parte di testine esistenti sul mercato di nuova e vecchia realizzazione con lo stesso preamplificatore. E’ chiaro che tali regolazioni sono state duplicate per entrambi i canali destro e sinistro con incisioni molto chiare per entrambi le funzioni. Un’altra sezione da non trascurare è il gruppo alimentazione, totalmente separato con un contenitore esterno in lamiera e plexiglass connesso al preamplificatore tramite un cordone con connettori multipolari maschio femmina a 19 poli.

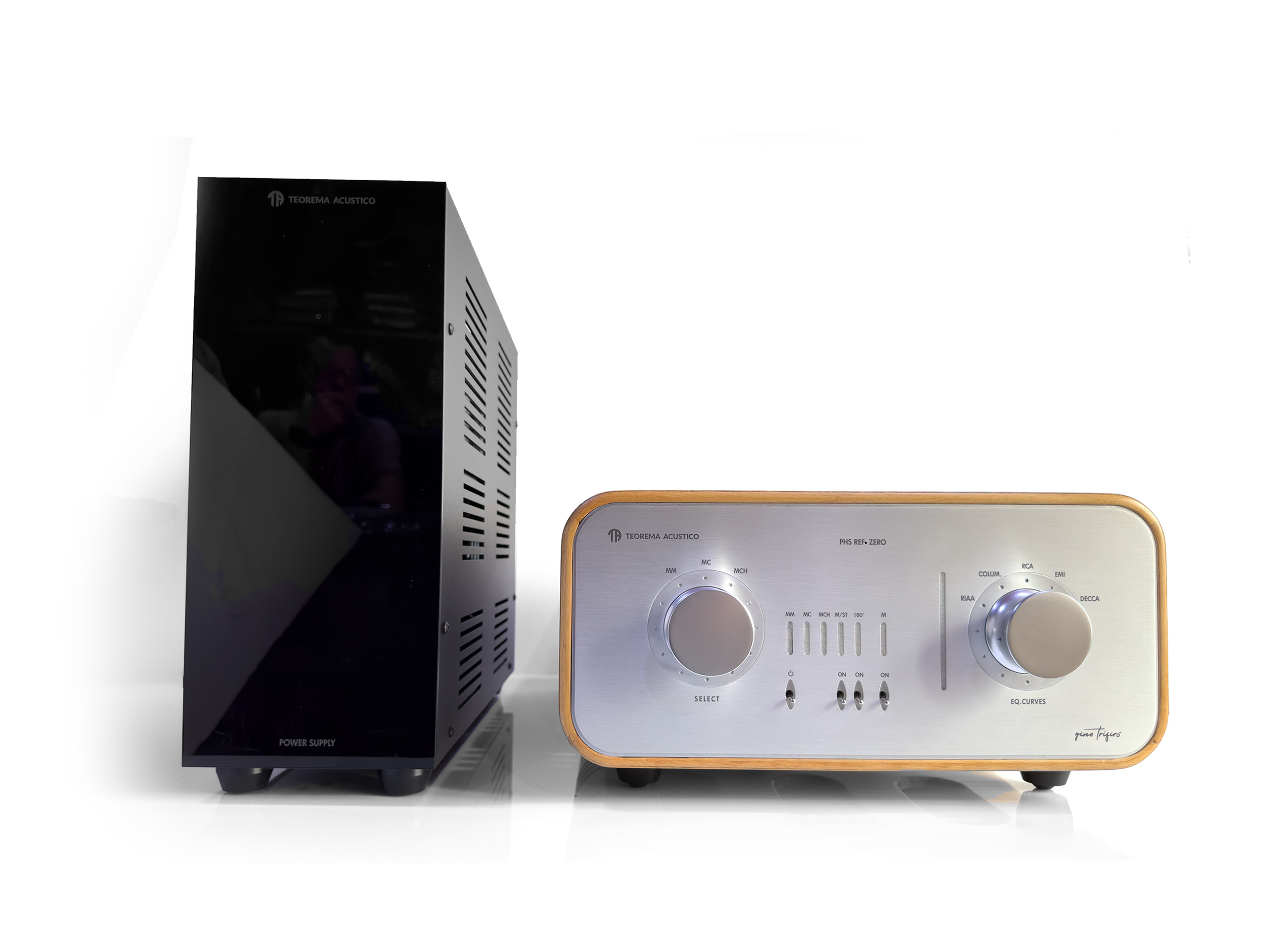

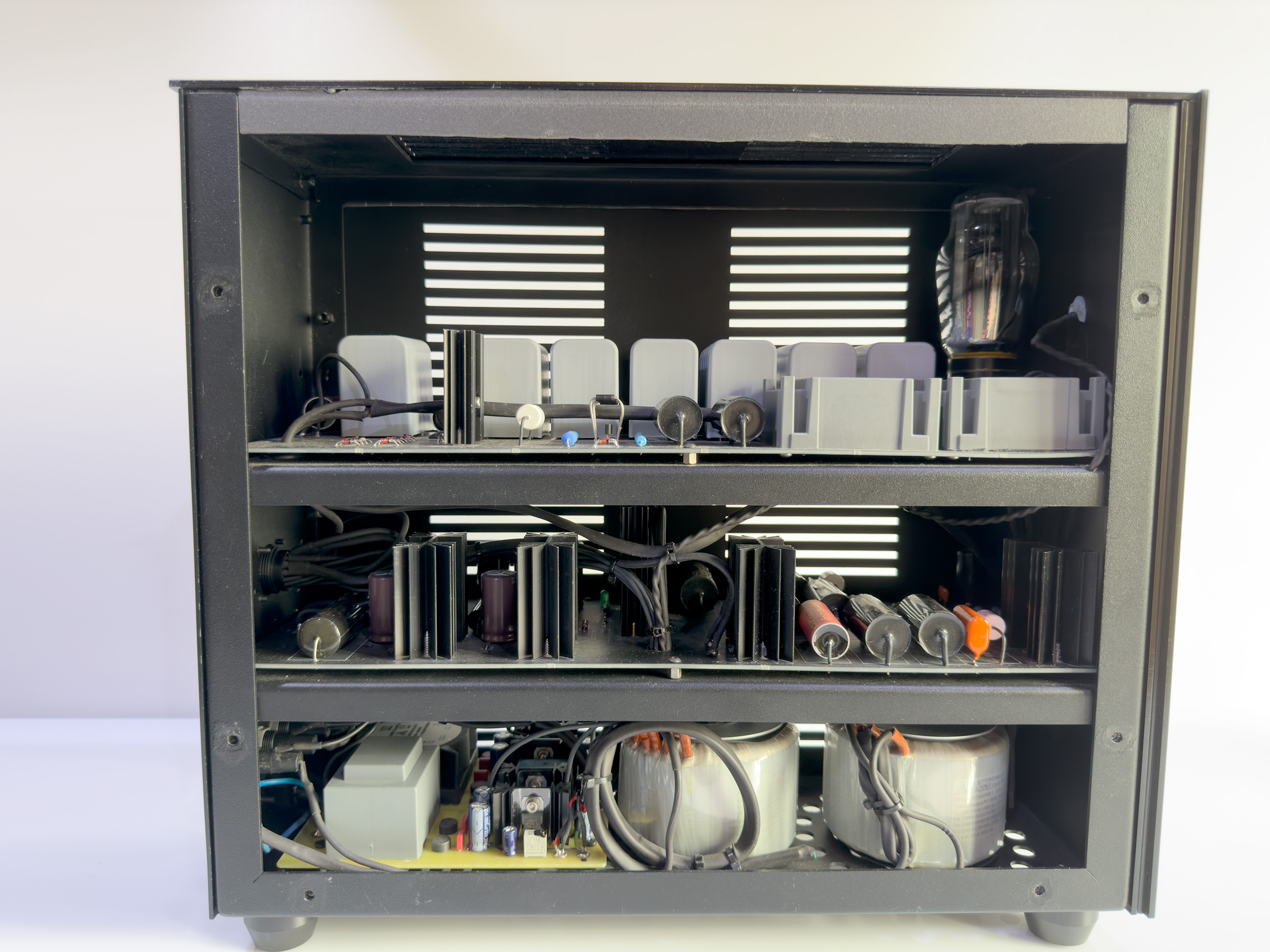

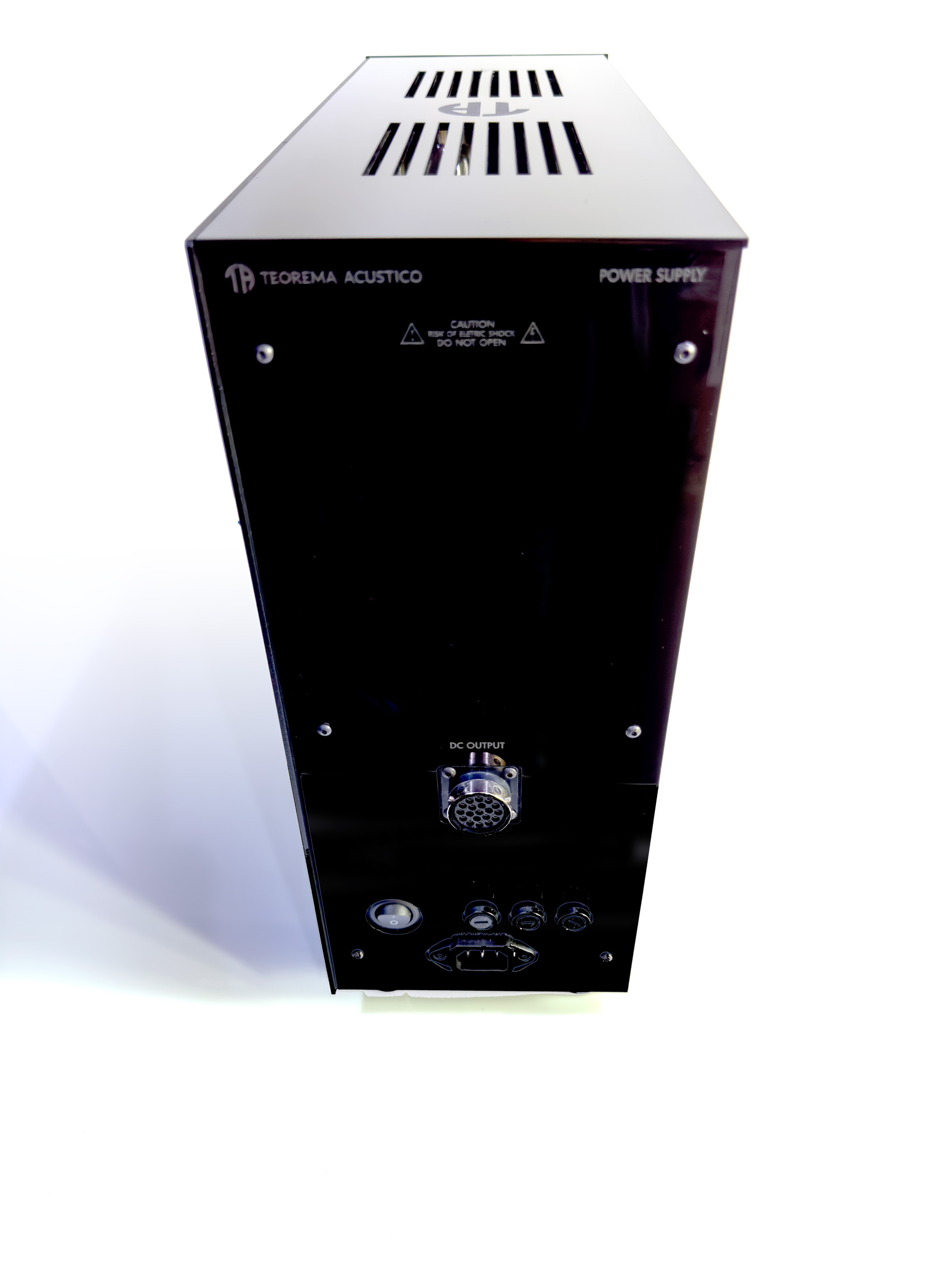

Un sistema molto sofisticato suddiviso in due sezioni una sezione atta al raddrizzamento e stabilizzazione delle tensioni anodiche dei vari stadi di guadagno ed una sezione alimentazione raddrizzata e stabilizzata per le sezioni a bassa tensione dei filamenti dei triodi utilizzati nei vari stadi di guadagno. Tutte le tensioni sono raddrizzate e stabilizzate elettronicamente, la sezione filamenti dei tubi utilizzati sono alimentati in continua con alimentazione stabilizzata con carico capacitivo induttivo su tre stadi diversificati, mentre la tensione anodica delle valvole utilizzate è stata realizzata con raddrizzamento valvolare con un tubo RCA NOS 5RU4 carico capacitivo induttivo e stabilizzazione elettronica a stato solido su tre stadi in cascata. Il preamplificatore è provvisto di n.2 ingressi del tipo RCA, uno denominato MM per tutte le tesine magnete mobile ed uno MC/MCH per tutte le testine bobina mobile.

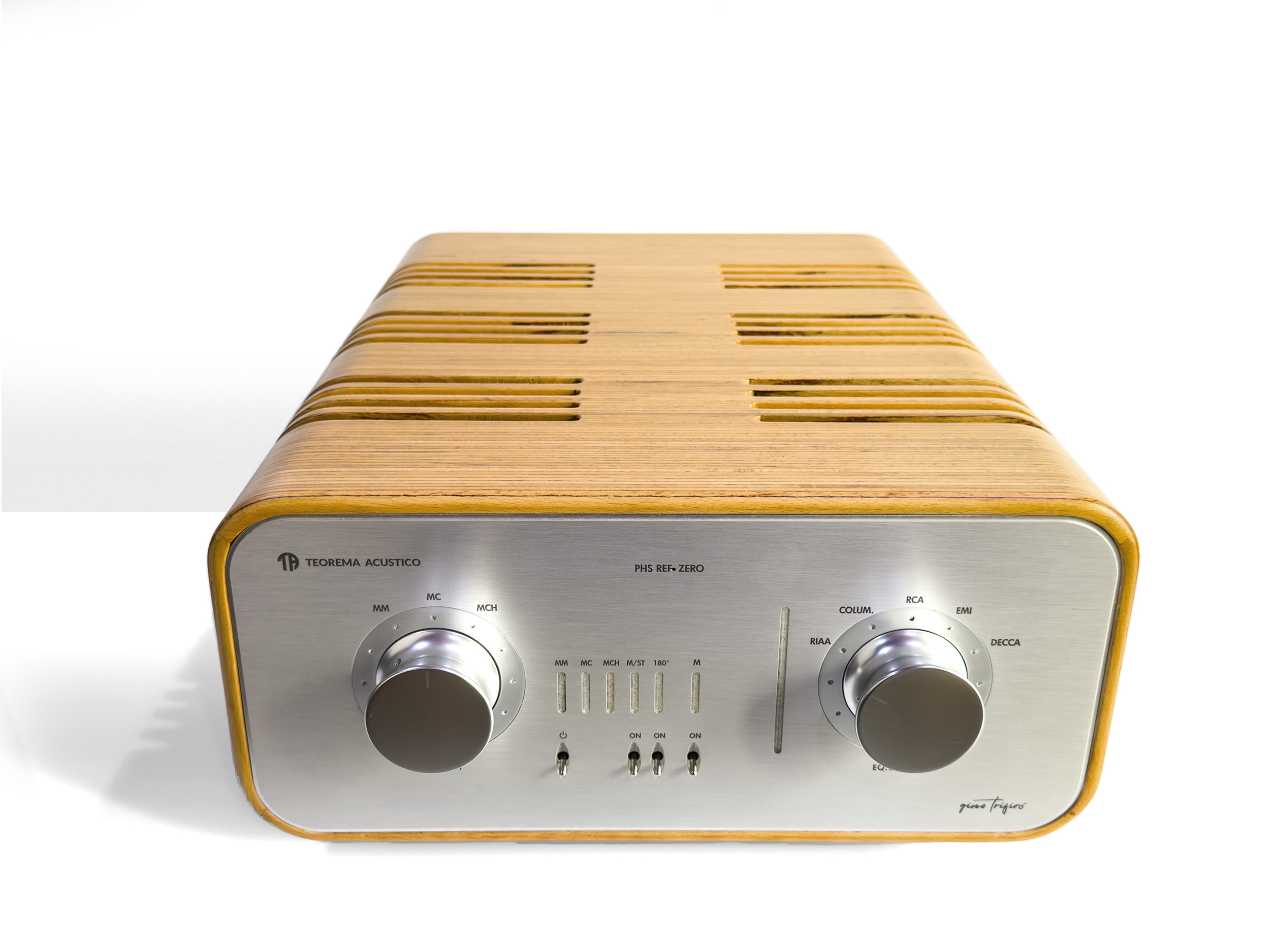

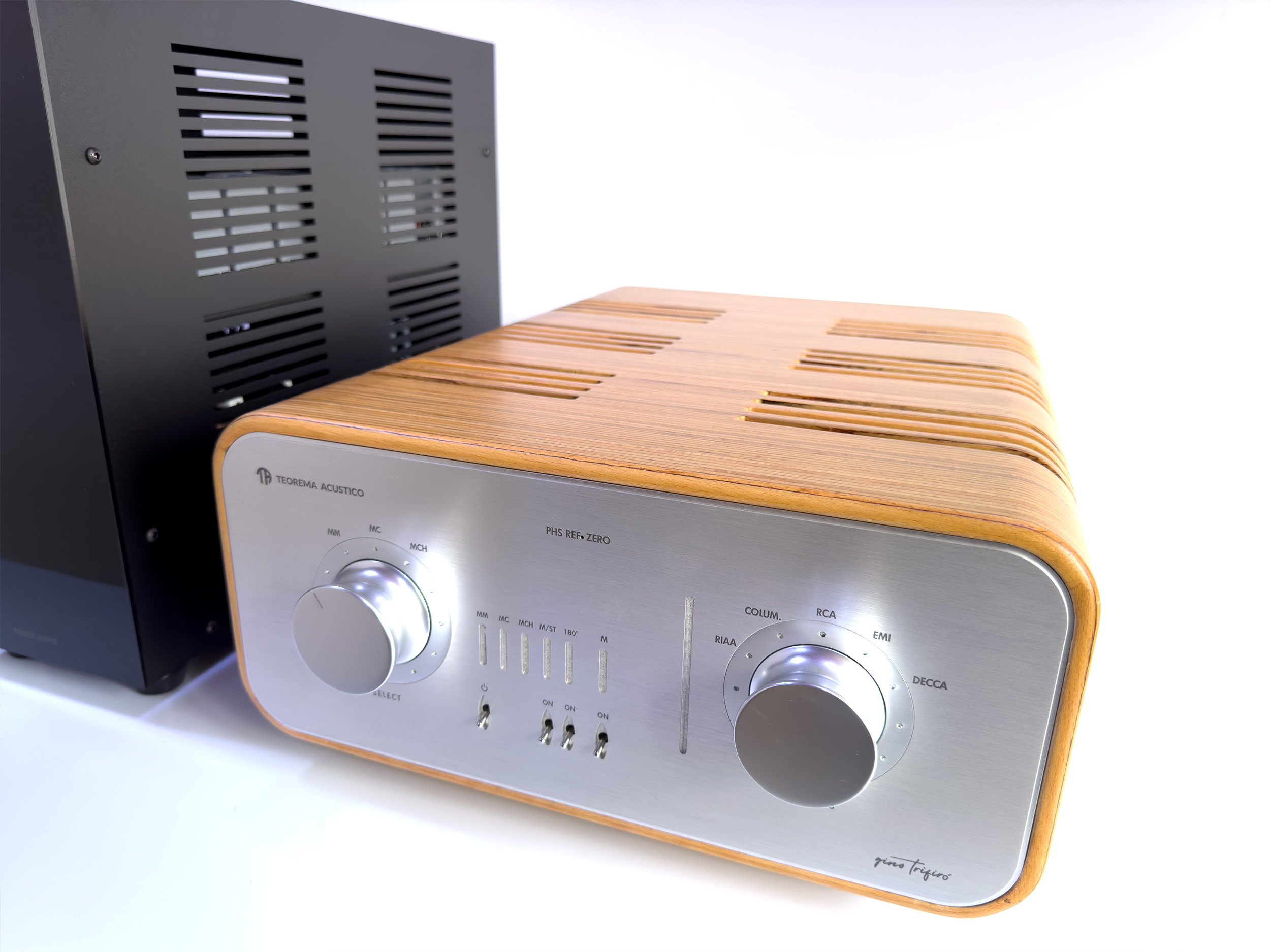

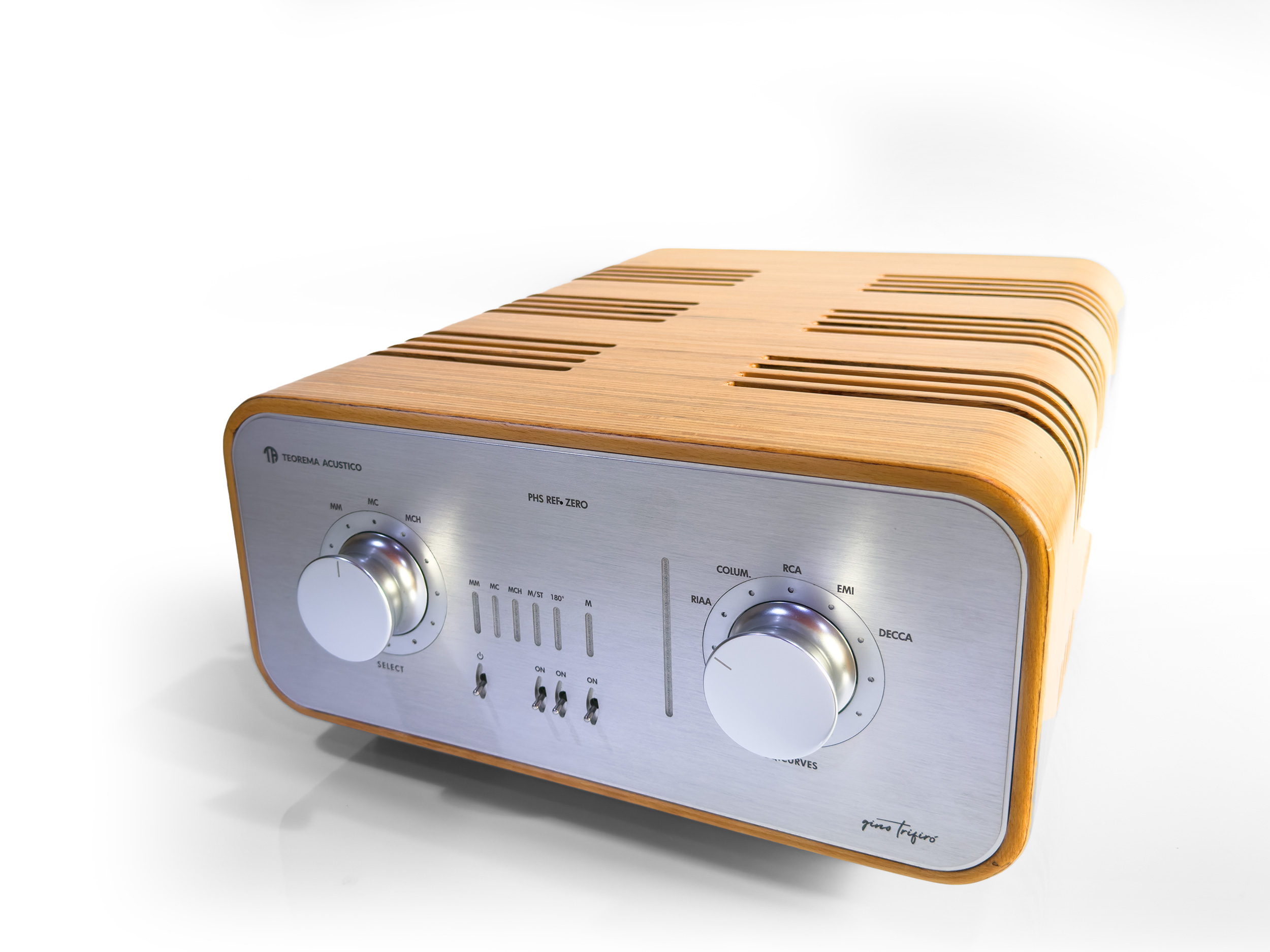

La selezione dei vari ingressi è realizzata con un commutatore rotativo a tre posizioni posto sul frontale dello stesso preamplificatore con la possibilità di selezionare di conseguenza i tre differenti stadi di guadagno contrassegnati in MM- MC- MCH. Mentre nella parte destra dello stesso frontale è stato posto un’ altro commutatore rotativo ma a cinque posizioni con lo scopo di selezionare in modo semplice le cinque curve di equalizzazione scelte come Riaa- Columbia- Rca – Emi- Decca. Inoltre sono stati inseriti sullo stesso frontale altri comandi a levetta aventi la funzione di accensione apparecchiatura, selezione stero/mono, selezione inversione di fase, e muting. Tutte queste funzioni sono gestite da un sofisticato controllo a microprocessore, aventi funzione di analisi e muting ritardato su tutte le commutazioni al fine di eliminare del tutto qualsiasi possibile rumore di selezione che si fa anche durante il cambio curve al fine di dare la possibilità durante l’ascolto di capire in tempo reale quale sia la curva migliore per l’ascolto del proprio vinile durante la riproduzione dello stesso. La sezione di uscita analogica è stata realizzata in configurazione RCA con un ottima coppia di connettori in lega di rame placcati oro ed un uscita  XLR a trasformatori anch’essa realizzata con degli ottimi connettori in lega di rame argentato da pannello a tre pin. Inoltre per facilitare la messa a terra del braccio del giradischi e quindi la chiusura del loop di massa si è pensato di inserire nelle vicinanze dei connettori di ingresso un morsetto a vite anch’esso in lega di rame placcato oro.
